Rezgő membrán szimulációja
Az $\Omega$ tartomány létrhozása.
Peremfeltételek
Kezdeti feltételek
Egyenlet megoldása
Animáció

file:   pde_wave_equation_2D.m
author: Polcz Péter <ppolcz@gmail.com>

Created on 2016.12.15. Thursday, 21:54:27

% fname: full path of the actual file
pcz_cmd_fname('fname'); stack = dbstack;
if ~ismember('publish', {stack.name}), persist = pcz_persist(fname); end
%persist.backup();

Rezgő membrán szimulációja

A hullámegyenlet segítségével szimulálni tudjuk egy rezgő membrán mozgását különböző alakú tartományok és peremfeltételek esetén.

A hullám egyenlete:

$\frac{\partial^2 u}{\partial t^2} = \Delta u$

Ez egy hiperbolikus PDE, amelynek numerikus megoldását a PDE Toolbox hyperbolic függvényével számoljuk ki. A hyperbolic megoldó

$d u''_{tt} - \nabla\cdot(c \nabla u) + a u = f$

ahol a $d,c,a,f$ lehetnek függvényei az időnek és a pozíciónak (x,z) is. A mi esetünkben:

$\begin{array}{l} d(x,y,t) = 1 \\ c(x,y,t) = c^2 = 1\\ a(x,y,t) = 0 \\ f(x,y,t) = 0 \end{array}$

d = 1;
c = 1;
a = 0;
f = 0;

PDE modell. Létrehozunk egy PDE modellt, ahol egyetlen függő változó van, az $u(x,y,t)$

numberOfPDE = 1;
pdem = createpde(numberOfPDE);

Az $\Omega$ tartomány létrhozása.

Két lehetséges tartományt is definiálunk (a megfelelőt kell kikommentezni).

$\Omega_1 = [-1,1]^2$ négyzetes tartomány
$\Omega_2 = \Big\{(x,y) \big| x^2 + y^2 \le R^2 \Big\}$ körtartomány

% [Omega1]
pdeGeom = geomDataFromPolygon([-1 -1 ; -1 1 ; 1 1 ; 1 -1]);

% [Omega2]
pdeGeom = geomDataOfCircularHoles([0,0,1]);

geometryFromEdges(pdem,pdeGeom);

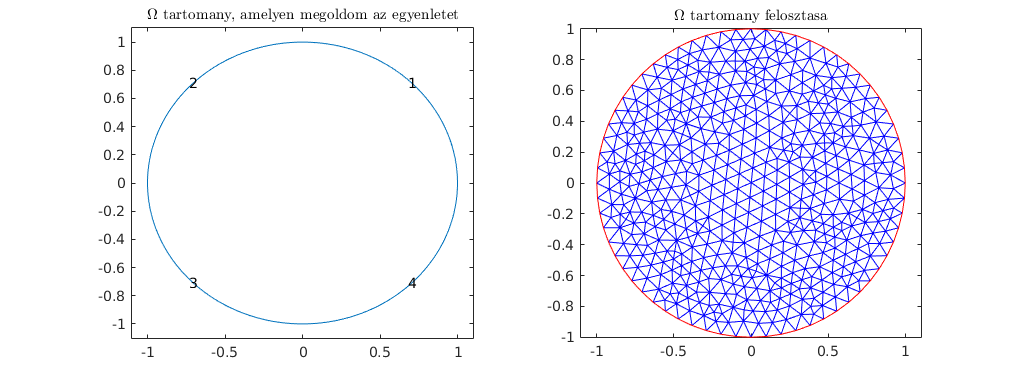

figure('Position', [668 596 1012 377]); subplot(121)
pdegplot(pdem, 'edgeLabels', 'on');
axis([-1.1 1.1 -1.1 1.1]);
title('$\Omega$ tartomany, amelyen megoldom az egyenletet', 'Interpreter', 'latex');

Az $\Omega$ tartomány felosztása, háromszögelés. A háromszögelés finomságát, sűrűségét a generateMesh Hmax tulajdonságával tudjuk szabályozni. A Hmax gyakorlatilag a háromszögek átmérőjének nagyságát szabályozza (megközelítőleg ekkorák lesznek a háromszögek.)

msh = generateMesh(pdem,'Hmax',0.1);
subplot(122), pdemesh(pdem); axis equal
title('$\Omega$ tartomany felosztasa', 'Interpreter', 'latex');

Peremfeltételek

A peremfeltételek esetén is megadok két különböző variációt:

A két szélső perem ne legyen megkötve (itt a membrán szabadon mozoghat). A membrán másik két oldala legyen rögzített, vagyis itt a hullámfüggvény értéke mindig 0.
A membrán minden oldal ki van feszítve, azaz $$u(x,y,t) = 0, \forall (x,y) \in \partial \Omega$

% [1]
applyBoundaryCondition(pdem,'Edge',([1 3]), 'g', 0);
applyBoundaryCondition(pdem,'Edge',([2 4]), 'u', 0);

% [2]
applyBoundaryCondition(pdem,'Edge',1:4, 'u', 0);

Kezdeti feltételek

Az eredeti scriptben a következő kezdeti feltételek voltak megadva:

$u(x,y,0) = \arctan\left(\cos\left(\frac{\pi x}{2}\right)\right)$ .
$u'_t(x,y,0) = 3\sin(\pi x) \exp\left(\sin\left(\frac{\pi y}{2}\right)\right)$ .

A script eredeti szerzői így magyarázzák ezt a választást: "This choice avoids putting energy into the higher vibration modes and permits a reasonable time step size."

Én alapvetően azt szerettem volna szimulálni, hogy membrán közepére ütünk egy hatalmasat, ezt nem nehéz szimulálni (elfajúló haranggörbe). Azonban az $u'_t(x,y,0)$ kezdeti feltétel esetén nem volt jobb ötletem mint azt mondani, hogy ez legyen nulla. Egy interneten talált leírásban is végeznek hasonló kísérletet: Vibrating membrane in a circular domain

s = 4;
[p,~,t] = meshToPet(msh);
x = p(1,:)';
y = p(2,:)';

% Általam definiált kezdeti feltétel
u0 = 3*exp(- s^2*(x.^2 + y.^2));
ut0 = x*0;

% Eredeti kezdeti feltétel
% u0 = atan(cos(pi/2*x));
% ut0 = 3*sin(pi*x).*exp(sin(pi/2*y));

figure('Position', [342 452 1316 433]), subplot(121)
trisurf(t(1:3,:)', p(1,:), p(2,:), u0)
title('$u(x,y,0)$ kezdeti feltetel','Interpreter','latex')

subplot(122),
trisurf(t(1:3,:)', p(1,:), p(2,:), ut0);
title('$u''_t(x,y,0)$ kezdeti feltetel','Interpreter','latex')

Egyenlet megoldása

% Idő diszkretizálása
T = 5;
n = 201;
tlist = linspace(0,T,n);

uu = hyperbolic(u0,ut0,tlist,pdem,c,a,f,d);

1111 successful steps
116 failed attempts
2456 function evaluations
1 partial derivatives
301 LU decompositions
2455 solutions of linear systems

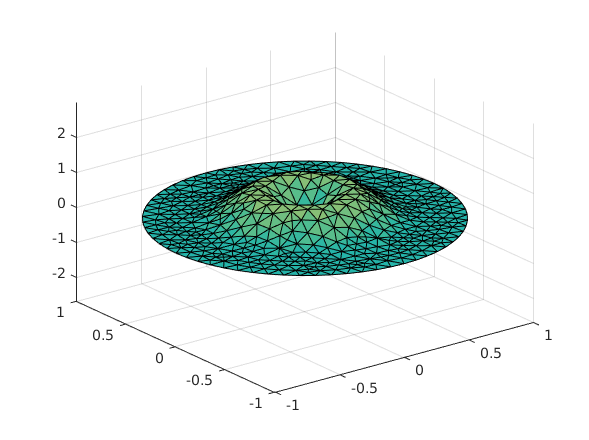

Animáció

figure
umax = max(max(uu));
umin = min(min(uu));
for i = 1:n
    trisurf(t(1:3,:)', p(1,:), p(2,:), uu(:,i));
    axis([-1 1 -1 1 umin umax]);
    caxis([umin umax]);

    if i == 10
        persist.pub_vid_poster('membran_rezgomozgas')
    end
    M(i) = getframe;
end
persist.pub_vid_write(M)

if ismember('publish', {stack.name}), return; end
